Moderní nástěnný datový rozvaděč Solarix LC-18 je určen pro instalaci prvků síťových kabeláží menšího rozsahu, nebo pro instalaci prvků telekomunikačních rozvodů.

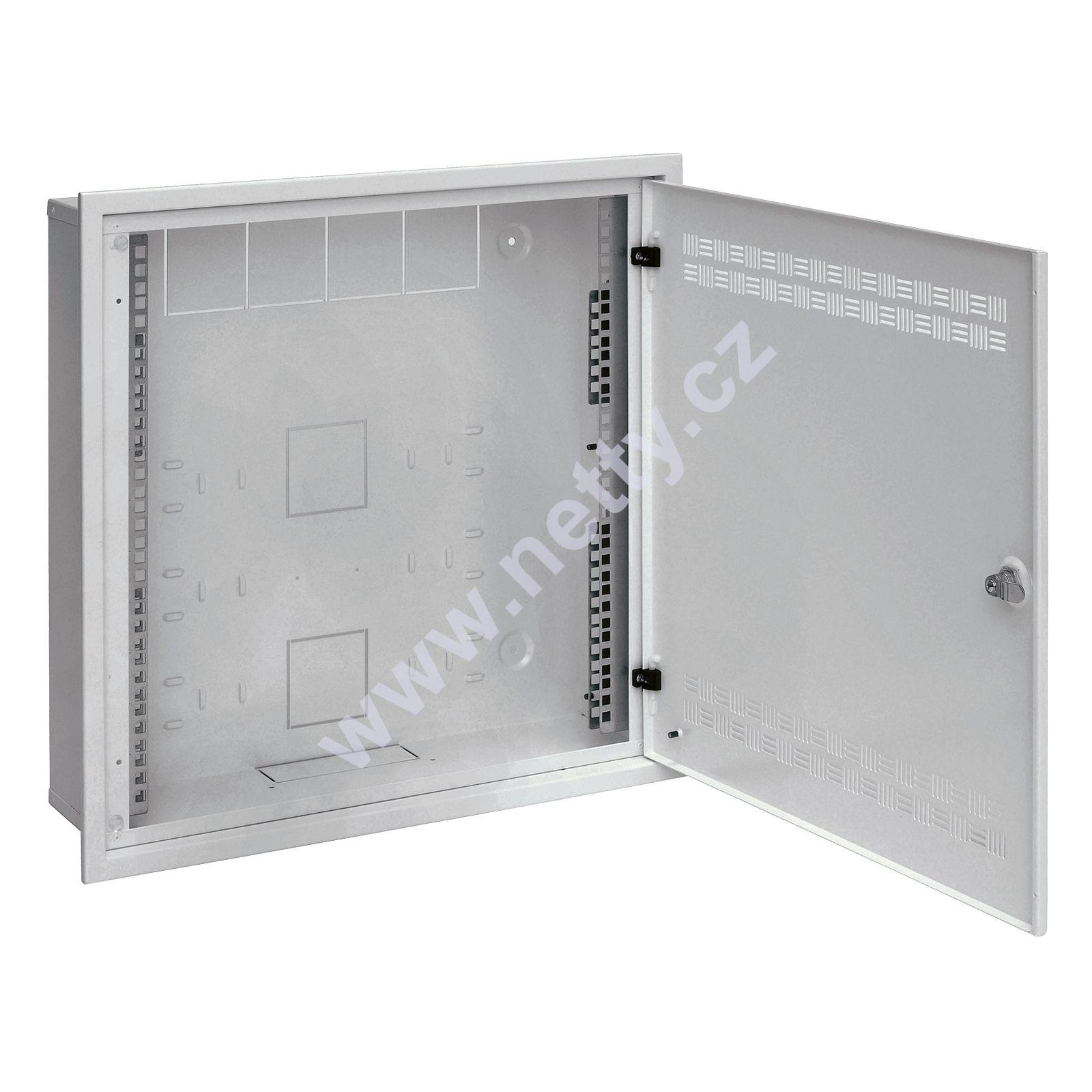

Rozvaděč Solarix LC-18 je tvořen skeletem, který se vyznačuje velkou pevností a tuhostí. Z čelní strany je rozvaděč osazen plechovými dveřmi se dvěma panty a kovovým zámkem na patentní klíč. Tyto plechové dveře jsou doplněny perforací, pro pasivní ventilaci zařízení umístěné v rozvaděči.
Vstup kabelů je možný předpřipravenými otvory v zádech i ve všech stěnách rozvaděče. V zadní části rozvaděče jsou připraveny otvory pro uchycení na zeď.
19" rámy mají rozměry 4U a 11U ve vertikálním směru a 2U v horizontálním směru.
Na skříni a rámu jsou připravené otvory, které určují pozice při sestavení. Rám lícuje s dveřmi, pak je úhel otevření dveří cca 110 st., nebo dveře jsou z rámu vysunuty, pak je úhel otevření dveří 180st.
Standardní provedení

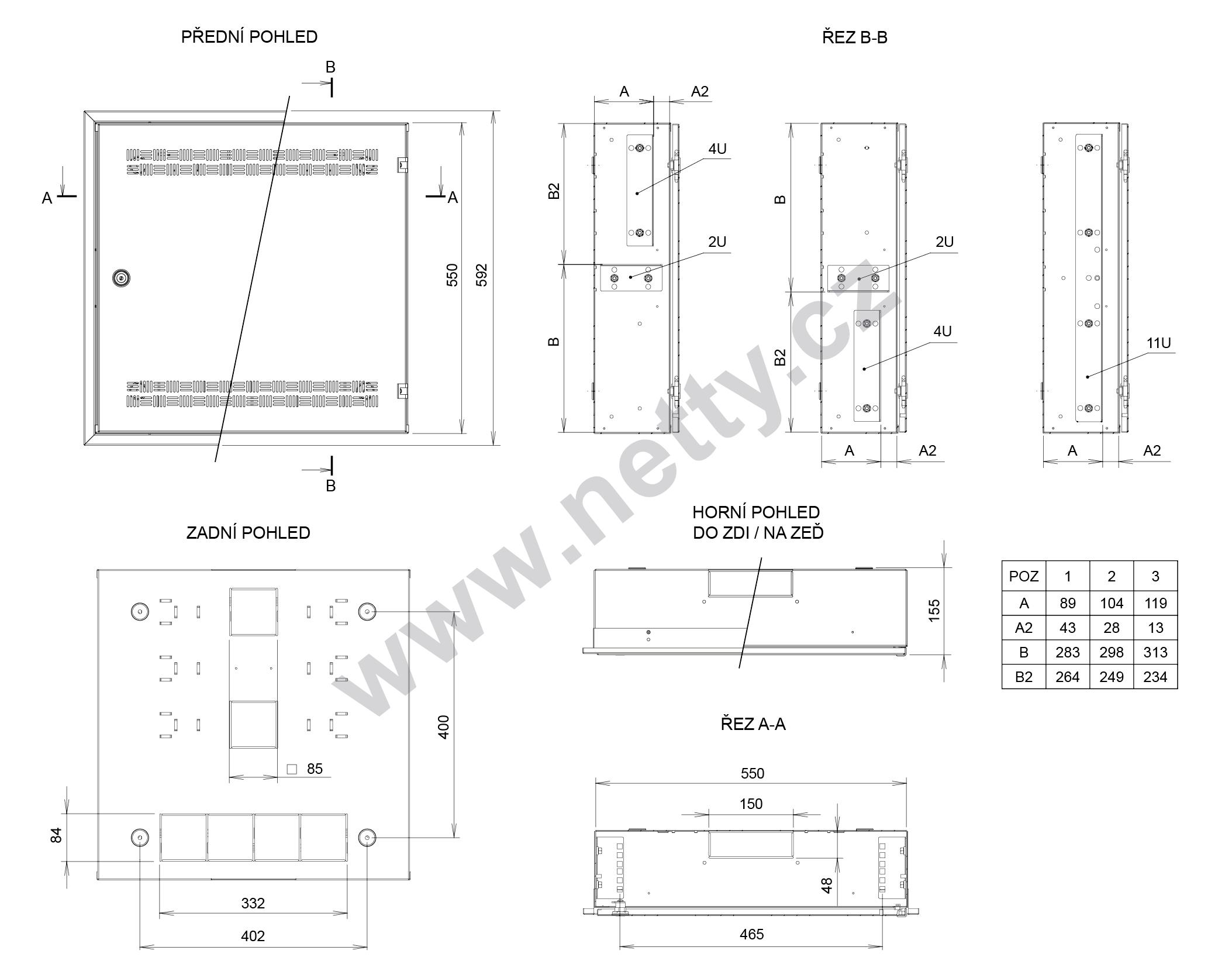

– venkovní rozměry 550×550×150 mm
– v dodávce 3 páry vertikálních 19" lišt pro montáž zařízení 2U, 4U a 11U
– dveře otevíratelné v úhlu 180°, možnost zvolit pravé nebo levé zavírání
– přední perforované dveře s 1-bodovým zámkem na patentní klíč
– kabelové prostupy ve spodní, horní i zadní části
– v zadní části 4 otvory o průměru 6,5 mm pro uchycení na stěnu
- zemnící káblík propojující tělo rozvaděče se dveřmi
– nosnost 30 kg
– stupeň krytí: IP 20
Povrchová úprava

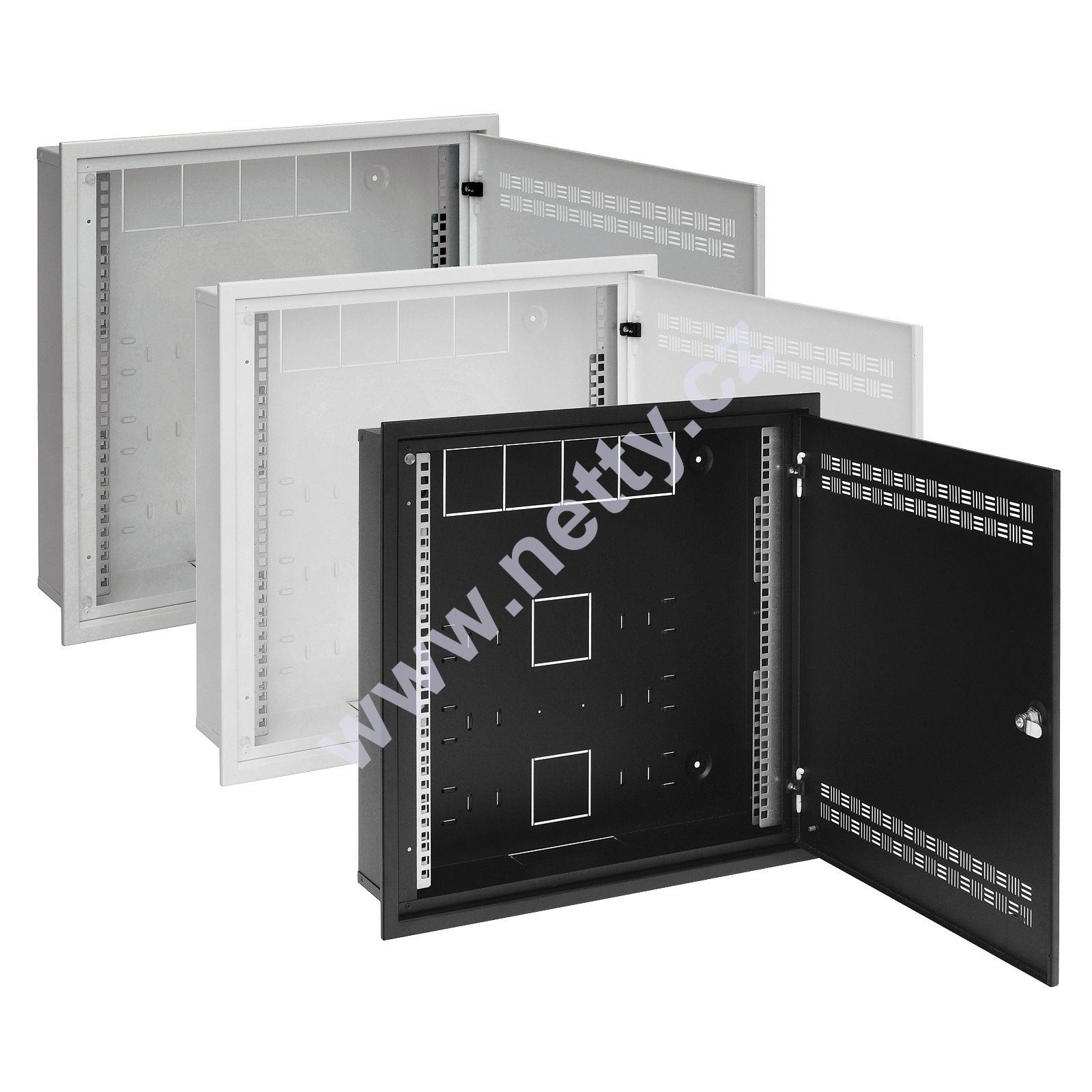

Provedena práškovou technologií pro vnější prostředí dle vzorníku barev RAL. Standardem je RAL 7035 (světle šedá) RAL 9005 (černá) a bílá (RAL) 9003.
