Rozvaděč termoizolovaný LC-07+, 15U 700×400, šedá RAL 7035, vent. j. vpravo

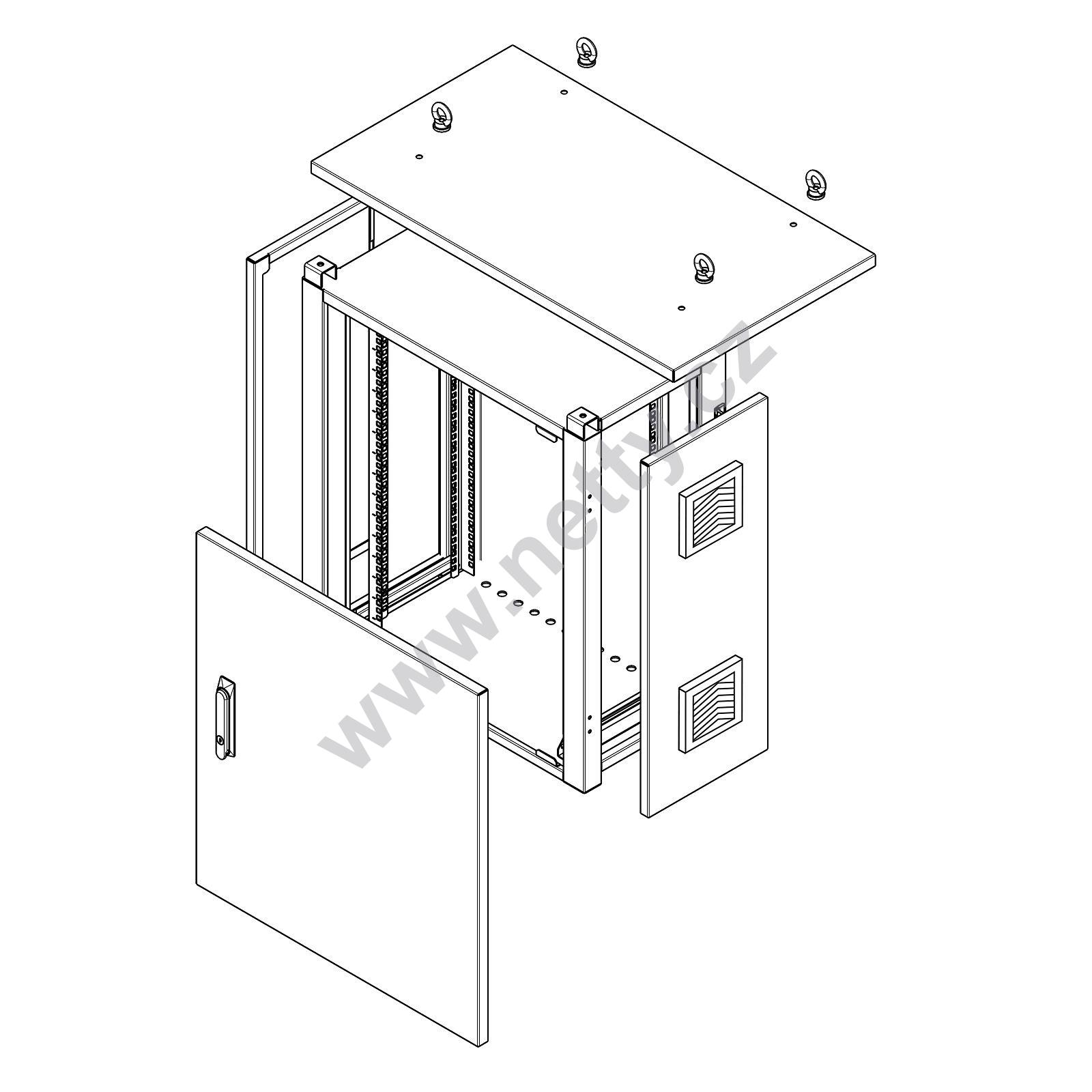

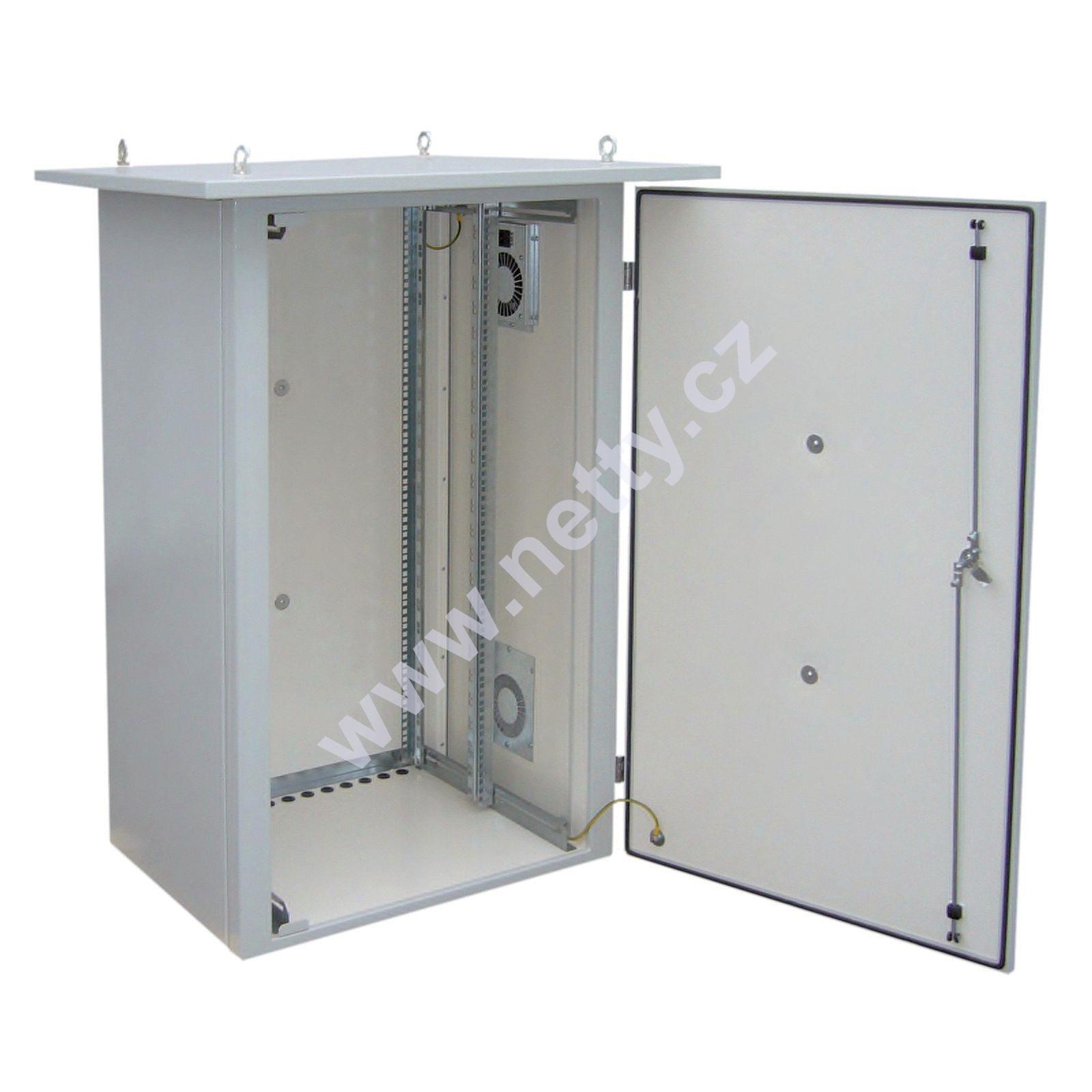

Datový termoizolovaný rozvaděč Solarix LC-07 je určen k instalaci prvků strukturované kabeláže zvláště ve venkovním prostředí. Skelet rozvaděče LC-07 je tvořen svařovaným rámem s plným stropem. V zadní části jsou připraveny otvory pro zavěšení. Z čelní strany je rozvaděč osazen celoplechovými dveřmi s výklopnou klikou, cylindrickým zámkem a tříbodovým uzávěrem. Bočnice lze otevřít z vnitřní strany a lze je zaměňovat za varianty plné bočnice bez otvorů, nebo s otvory pro osazení ventilátory. Součástí rozvaděče je i demontovatelný kryt stropu – stříška sloužící jako ochrana proti dešti a přímému slunečnímu svitu. Rozvaděč je také pro snazší manipulaci osazen čtyřmi závěsnými oky. Vstup kabelů je řešen kabelovými průchodkami umístěnými ve dně rozvaděče. Do standardní výbavy rozvaděče patří dva páry posuvných 19" vertikálních lišt. Rozvaděč je jako celek termoizolovaný.

Povrchová úprava je provedena termoreaktivní práškovou barvou v odstínu RAL 7035 šedá externí, síla vrstvy 80 až 120 µm. Barva je určena pro venkovní použití a je složená z čistého polyesteru se zvýšenou odolností proti slunečnímu záření a vnějším povětrnostním vlivům.

V případě, že rozvaděč bude trvale umístěn na pevné podložce, je třeba vybavit jej podstavcem.

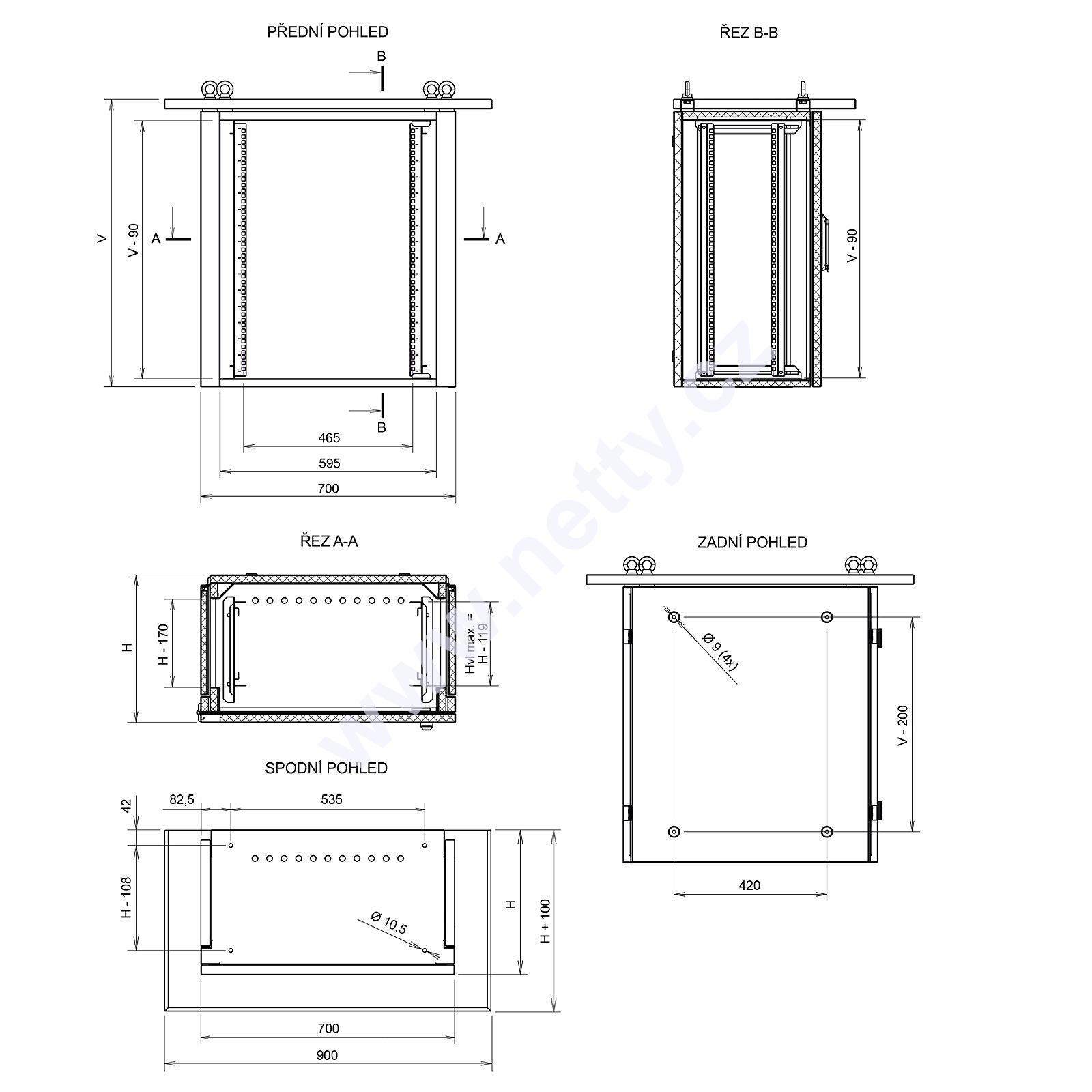

Standardní provedení

– výška 15U

– šířka 700 mm

– hloubka 400 mm

Konstrukce

• svařovaný termoizolovaný skelet

• přední celoplechové termoizolované dveře s pákovou klikou, cylindrickým zámkem a tříbodovým uzávěrem

• dveře otevíratelné v úhlu 180°, venkovní panty, možnost volby pravého, nebo levého otevírání

• otevíratelné bočnice, které lze dodat s ventilační jednotkou

• 12x kabelové průchodky PG-16 ve dně rozvaděče

• 2 páry posuvných 19" vertikálních lišt

• kryt stropu v podobě stříšky se závěsnými oky pro snazší manipulaci

• nosnost 100 kg

• stupeň krytí: IP 55 – v provedení s plnou bočnicí

• stupeň krytí: IP 54 – v provedení s osazenou bočnicí s ventilátory
