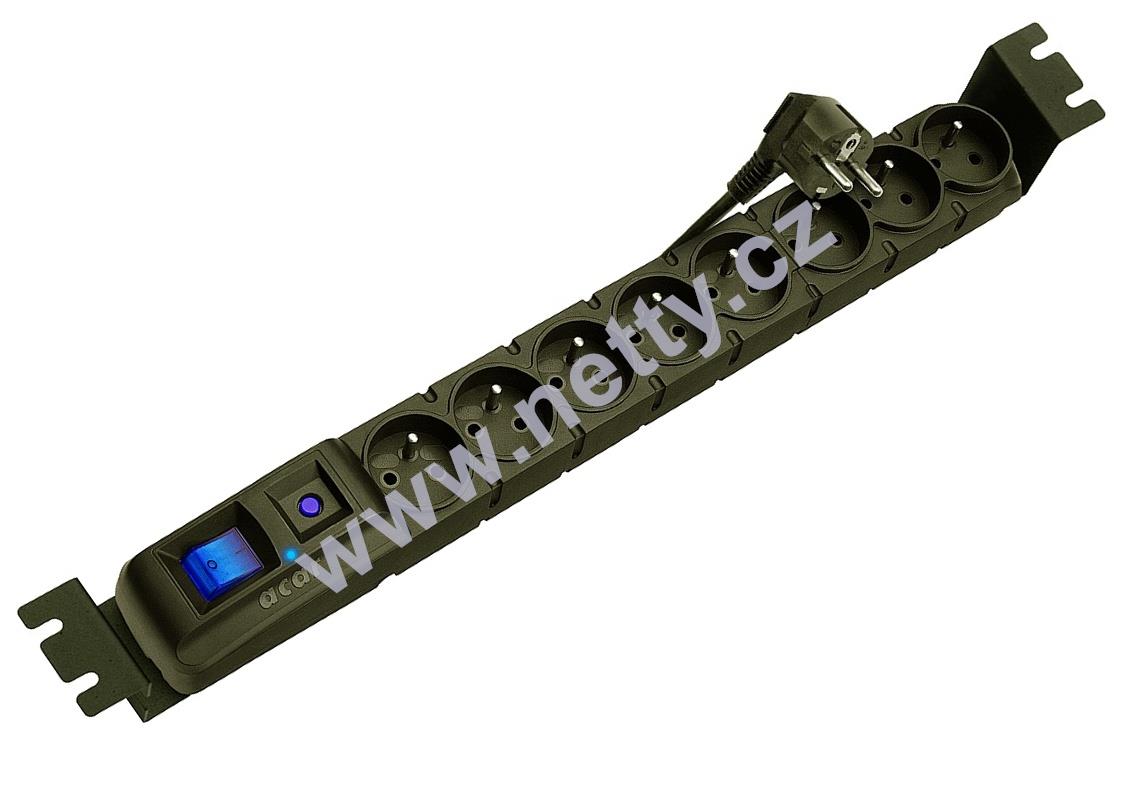

ACAR S8 FA je vybaven novým a velmi spolehlivým filtračním obvodem, který odstraňuje elektromagnetická rušení a dokonale chrání všechna zařízení, která jsou do něj připojena. Tento model je dodáván včetně odnímatelných montážních úchytů, které umožňují instalaci této přepěťové ochrany do 19" rámu stojanových i nástěnných rozvaděčů. Výška těchto montážních úchytů v 19" rámu je 1,5U; délka přívodního kabelu je 3m. ACAR S8 FA je rovněž vybaven podsvíceným vypínačem, automatický jističěm a umožňuje až čtyři možné varianty složení přívodního kabelu. Moderní provedení, konstrukce z vysoce kvalitního a nehořlavého plastu (podle ČSN IEC 60884-1 a ČSN EN 61058-1), rychlé varistory spolu s nízkou cenou zaručují u této přepěťové ochrany nejlepší volbu pro všechny možné použití nejen v oblasti strukturované kabeláže.
Speciální verze napájecích panelů pro montáž do 19" rámu chrání proti přepětí. Panely jsou osazeny filtrem pro ochranu všech komponentů instalovaných v rozvaděči. Jednotka je dodávána s montážními deskami nebo montážní vanou, která umožňuje nainstalovat zařízení jako modul do 19" roviny. Panely jsou nabízeny ve variantách s 5 nebo 8 zásuvkami. Délka napájecího kabelu u obou panelů je 3 m. Držáky, popřípadě vana pro uchycení rozvodného panelu, do 19" vertikálních lišt jsou součástí dodávky. Pět nebo osm síťových zásuvek natočených o 45° se zvýšenou účinností a uzemňovacím kolíkem. Rychlé pojistky, které jistí jak fázový, tak i nulový přívod před přetížením a lokálními zkraty. Zabudovaný filtr tlumí harmonické kmity radioelektrických poruch. Varistor s časem odezvy kratším než 25 ns umožňuje absorpci přepěťových pulsů do 140 J. Podsvětlený vypínač umožňuje odpojení napětí ode všech odběrových míst přístroje ACAR a současně opticky signalizuje přítomnost napětí v zásuvkách.
Základní vlastnosti:
- Jmenovité napětí: 230 V
- Kmitočet: 50Hz
- Jmenovitý proud: In = 10 A
- Jistič: 1 automatický jistič se zpožděnou reakcí 10A/250V
- Svodový proud: <0.5 mA
- Doba zpoždění: <25ns
- Maximální trvalé napětí přepěťového systému: Uc 250V 50Hz
- Ochranná úroveň UP přepěťového systému: 1,3 kV (L/N)
- Jmenovitý vybíjecí proud in : 2kA (L/N) - 8/20µs
- Maximální svodový proud imax: 6,5kA (L/N) - 8/20µs
- Systém přepěťové ochrany: ochranné kolíky spojené s ochranným vodičem (system 2P+Z)
- Materiál zásuvkového pole: samozhášecí plast
- Počet síťových zásuvek: 8 zásuvek s ochranným kolíkem 10A/250V
- Rozměry: 445×54×55 mm
- Hmotnost: 0,48 kg
| Parametr | Hodnota |
| Výška [U] | 2 U |
